نشانه‌های سوختن لیزربار و زمان طلایی تعویض آن
افت قدرت دستگاه لیزر همیشه با خاموش شدن آن همراه نیست. گاهی دستگاه روشن می‌شود، شات می‌زند و خطای مشخصی هم ندارد، اما خروجی آن دیگر مثل گذشته نیست. اپراتور برای جبران، تنظیمات را تغییر می‌دهد و جلسات ادامه پیدا می‌کند؛ درحالی‌که علت افت عملکرد هنوز مشخص نشده است. همین فاصله میان اولین نشانه و تشخیص درست می‌تواند هزینه تعمیر و مدت توقف دستگاه را افزایش دهد. بااین‌حال، هر افت توانی به معنای سوختن لیزربار نیست. آلودگی مسیر اپتیکی، ایراد سیستم خنک‌کننده، اختلال منبع تغذیه یا تنظیمات نامناسب نیز ممکن است نشانه‌های مشابهی ایجاد کنند. شناخت نشانه‌های سوختن لیزربار و زمان طلایی تعویض آن زمانی مفید است که بتوانیم علائم هشدار را از تشخیص قطعی جدا کنیم؛ بدون تعویض زودهنگام یک قطعه سالم و بدون ادامه کار با دستگاهی که ایمنی یا عملکرد آن زیر سؤال رفته است.
لیزربار چیست و خرابی آن چه تأثیری بر دستگاه دارد؟
مشاوره رایگان با کارشناسان محیا تجهیز

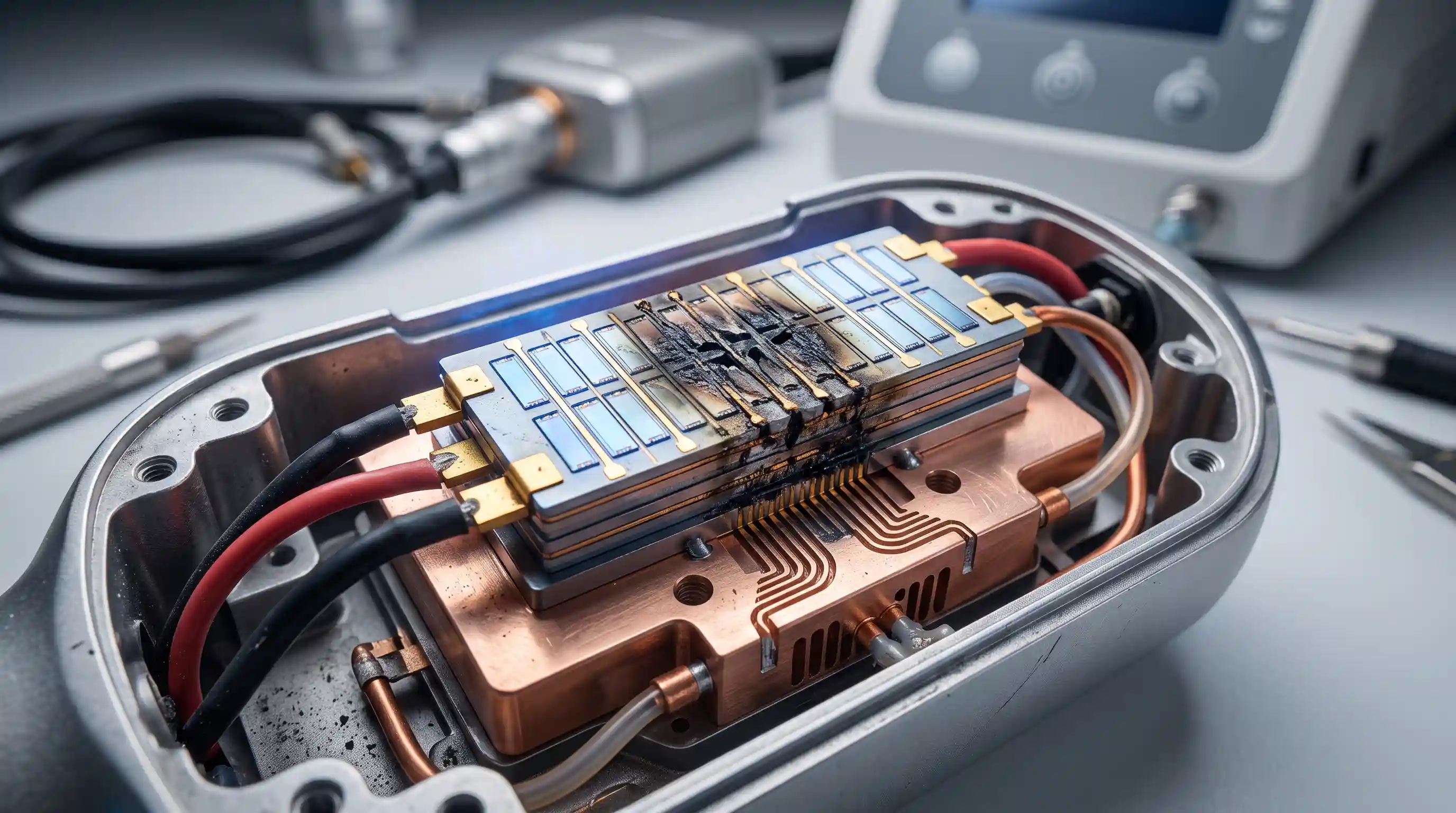

لیزربار مجموعه‌ای از گسیلنده‌های دیودی روی یک ساختار نیمه‌رسانا است که انرژی الکتریکی را به نور لیزر تبدیل می‌کند. در بسیاری از دستگاه‌های لیزر موهای زائد، چند بار در قالب یک مجموعه یا «استک» کنار هم قرار می‌گیرند. در بازار تعمیرات، گاهی همین مجموعه کامل نیز لیزربار نامیده می‌شود.
عملکرد این قطعه به جریان تغذیه، دفع حرارت و شرایط کاری وابسته است. افزایش دما، خنک‌کاری نامناسب یا مشکلات الکتریکی می‌توانند باعث افت عملکرد یا آسیب آن شوند.
اصطلاح «سوختن لیزربار» نیز همیشه به معنای ازکارافتادن کامل نیست. ممکن است بخشی از گسیلنده‌ها آسیب ببینند و مجموعه همچنان نور تولید کند، اما دیگر خروجی قابل‌قبولی نداشته باشد. بنابراین، شات زدن دستگاه به‌تنهایی نشانه سلامت لیزربار نیست.
مهم‌ترین نشانه‌های سوختن لیزربار
نشانه‌های زیر ضرورت بررسی دستگاه را نشان می‌دهند، اما هیچ‌کدام به‌تنهایی برای صدور حکم تعویض کافی نیستند.
🔍 راهنمای تریاژ فنی و شناسایی نشانه‌های خرابی هندپیس | محیا تجهیز
بررسی ۶ نشانه اصلی اختلال در عملکرد لیزربار و تفکیک اقدامات اصولی از باورهای نادرست
۱. افت توان یا انرژی خروجی تست اپتیک و کالیبراسیون
۲. داغ شدن غیرعادی هندپیس سیستم کولینگ
۳. ناپایداری، قطعی یا نوسان در شات‌ها درایور و برق
۴. تکرار خطاهای جریان، ولتاژ یا دما (Error Codes) تحلیل لاگ
۵. نشتی، بخارگرفتگی یا آسیب ظاهری اپتیک توقف فوری کار
۶. افت اثربخشی بالینی درمان بررسی چندعاملی
آیا تغییر رنگ نور، سوختن لیزربار را ثابت می‌کند؟
خیر. در بسیاری از دستگاه‌های دایود، تابش درمانی در محدوده نزدیک مادون‌قرمز قرار دارد و بخش مهمی از آن برای چشم نامرئی است. نور قابل‌مشاهده ممکن است به نشانگر، اجزای دیگر یا نور پراکنده مربوط باشد.
بنابراین، ادعاهایی مانند «صورتی شدن نور یعنی سوختن قطعی دیود» نباید بدون مستندات اختصاصی دستگاه مبنای تشخیص قرار بگیرند.

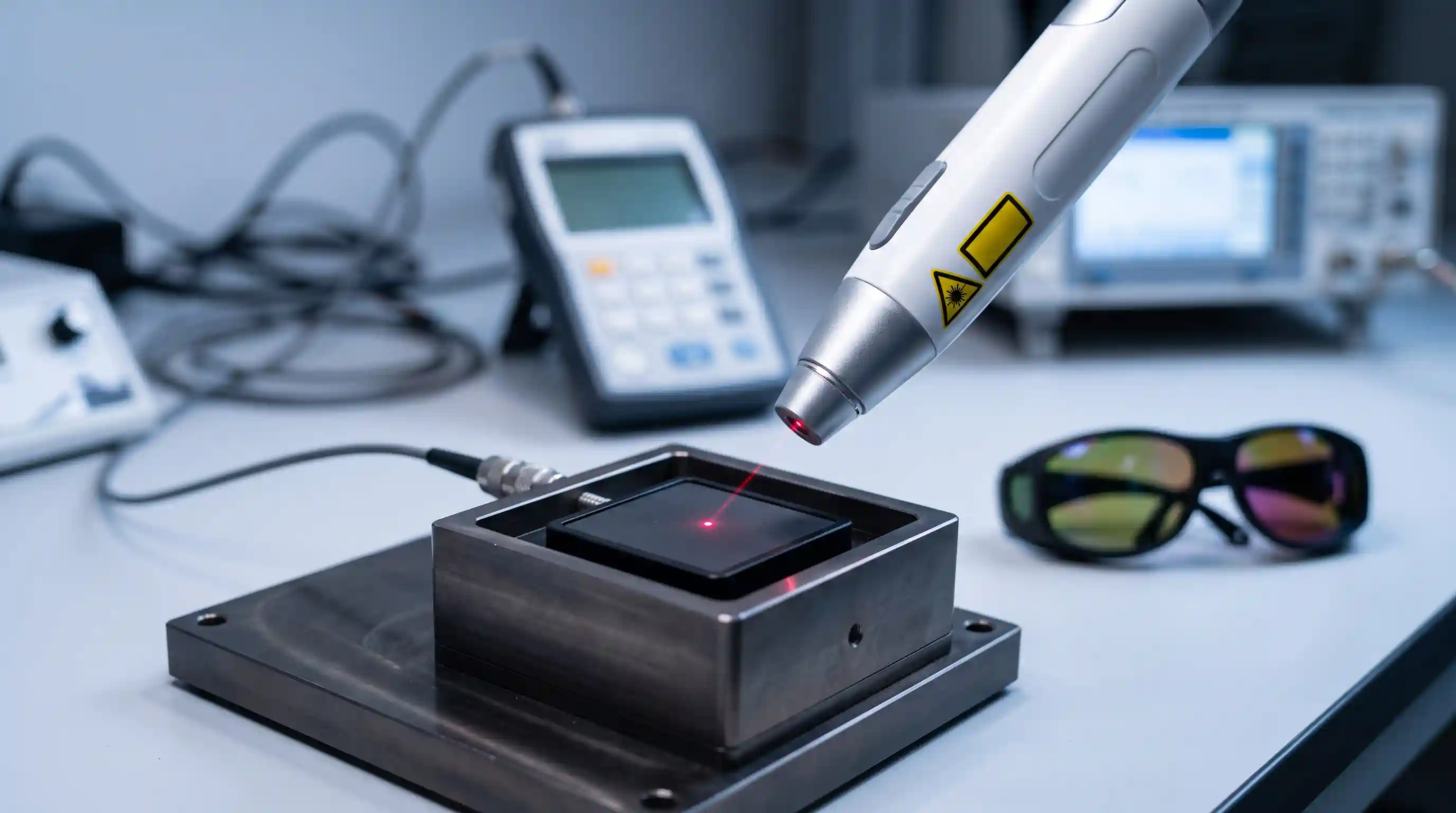

نگاه کردن به خروجی هندپیس یا شات آزمایشی روی دست و سطوح نامناسب خطرناک است. تابش مستقیم یا بازتابی لیزرهای پرتوان می‌تواند به چشم و پوست آسیب بزند. آزمون خروجی باید در محیط کنترل‌شده، با تجهیزات اندازه‌گیری و حفاظت متناسب با طول موج انجام شود.
چگونه ضعف لیزربار را از خرابی قطعات دیگر تشخیص دهیم؟

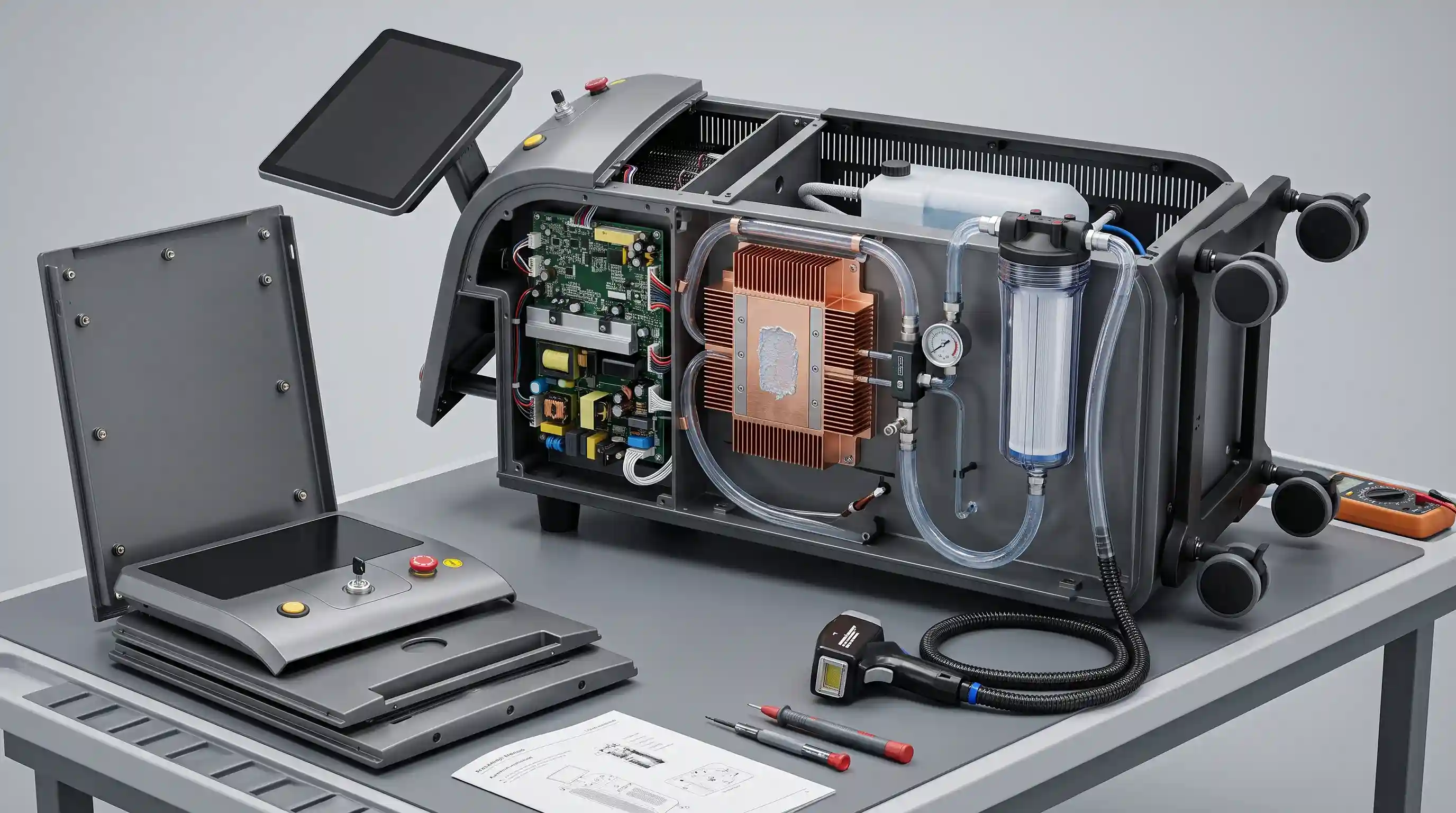

تشخیص درست با حذف علت‌های مشابه آغاز می‌شود. تعمیرکار باید پیش از پیشنهاد تعویض، سیستم خنک‌کننده، مسیر اپتیکی، تغذیه الکتریکی و سوابق عملکرد دستگاه را بررسی کند.
| نشانه مشاهده‌شده | علت‌های احتمالی غیر از لیزربار | بررسی لازم |
|---|---|---|
| ● افت خروجی | آلودگی یا آسیب اپتیک، تنظیمات نامناسب | بررسی اپتیک و اندازه‌گیری خروجی |
| ● داغ شدن هندپیس | اختلال گردش آب، چیلر یا حسگر | ارزیابی سیستم خنک‌کننده |
| ● قطع‌و‌وصل شات | درایور، اتصال یا حفاظت حرارتی | بررسی الکتریکی و سوابق خطا |
| ● خطای مکرر | حسگر، تغذیه یا مدار کنترل | تطبیق با مستندات همان مدل |
| ● کاهش نتیجه درمان | شرایط مراجع یا پروتکل درمان | ارزیابی درمان و سنجش خروجی |

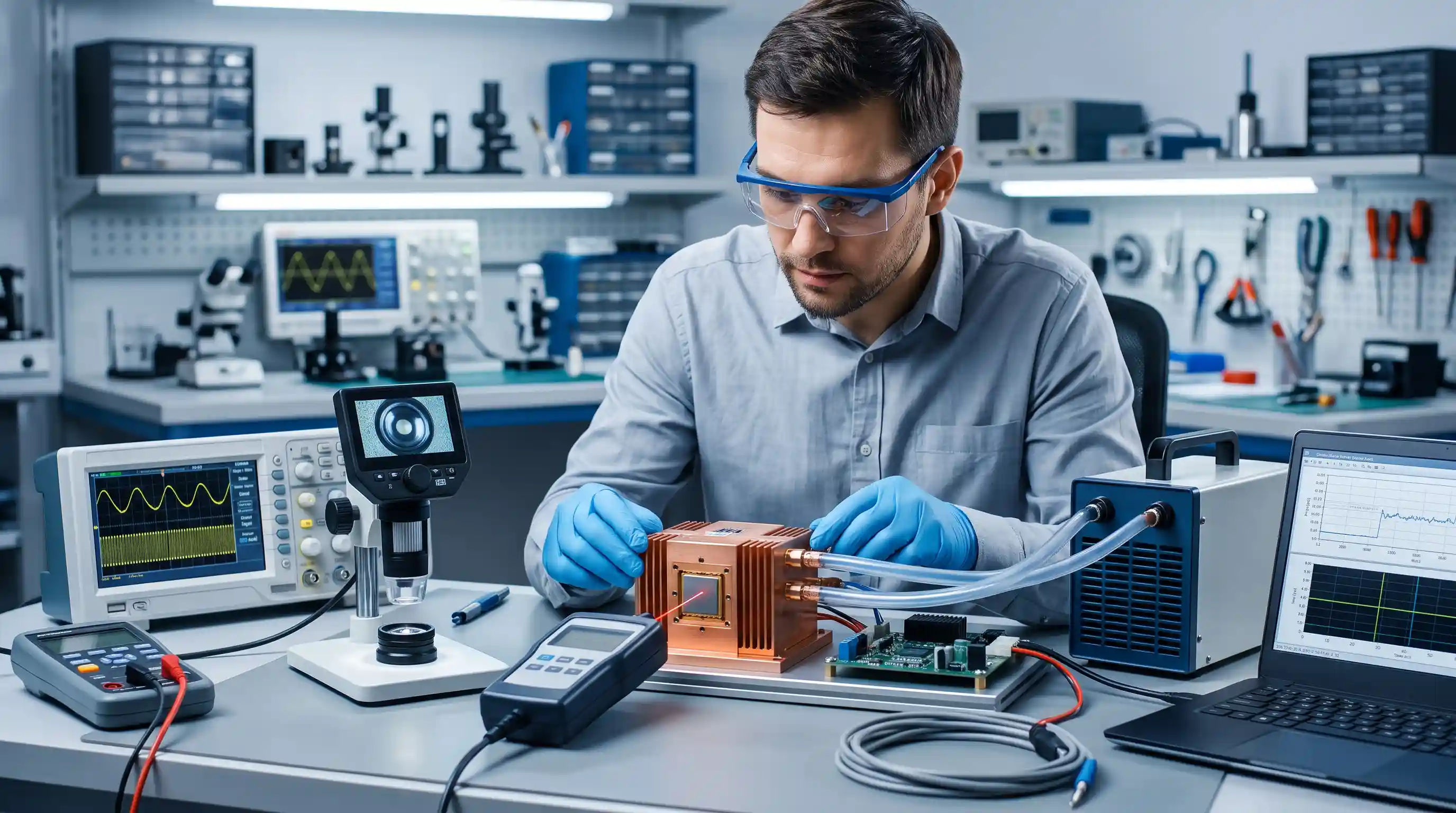

گزارش معتبر باید روشن کند چه چیزی اندازه‌گیری شده و بر چه اساسی لیزربار معیوب تشخیص داده شده است. عبارت «دستگاه ضعیف شده» به‌تنهایی مبنای کافی برای تعویض یک قطعه گران‌قیمت نیست.
زمان طلایی تعویض لیزربار چه موقع است؟
زمان طلایی تعویض، یک تعداد شات یا سن ثابت برای همه دستگاه‌ها نیست. این زمان زمانی فرا می‌رسد که افت یا ناپایداری غیرقابل‌قبول خروجی، طبق معیار سازنده تأیید شده و علت آن به مجموعه لیزربار نسبت داده شود.
همچنین باید میان زمان توقف دستگاه و زمان تعویض قطعه تفاوت گذاشت. نشتی، بوی سوختگی، جرقه، هشدار جدی دما یا رفتار غیرعادی، دلیل توقف و بررسی هستند؛ نه مجوز ادامه کار تا رسیدن به یک عدد مشخص در شمارنده.
آیا تعداد شات معیار کافی است؟
تعداد شات برای ثبت سابقه استفاده مفید است، اما به‌تنهایی عمر باقی‌مانده را مشخص نمی‌کند. دو دستگاه با شمارنده مشابه ممکن است از نظر انرژی پالس، مدت پالس، نرخ تکرار و شرایط خنک‌کاری، سابقه متفاوتی داشته باشند.
عدد عمر اعلام‌شده نیز باید همراه با شرایط آزمون، تعریف پایان عمر و تعهدات سازنده خوانده شود. رسیدن به تعداد شات تبلیغ‌شده، جایگزین ارزیابی فنی نیست.
آیا افت توان ۲۰ درصدی یعنی تعویض؟
هیچ آستانه عمومی و مستقلی را نباید به تمام لیزربارها تعمیم داد. برای نمونه، در دیتاشیت برخی بارهای Coherent، پایان عمر با رسیدن جریان کاری به ۱۲۰ درصد مقدار ابتدای عمر تعریف شده است. این معیار اختصاصی، معادل «افت توان ۲۰ درصدی در همه دستگاه‌ها» نیست.
افزایش جریان نیز اقدام مجاز اپراتور برای جبران ضعف نیست. معیار تعویض باید از مستندات قطعه و دستگاه استخراج شود، نه از یک درصد عمومی در مقاله‌های اینترنتی.
هزینه تعویض لیزربار به چه عواملی بستگی دارد؟
قیمت لیزربار به مدل دستگاه، سازنده قطعه، توان، طول موج‌ها، ساختار خنک‌کاری و دامنه تعویض وابسته است. تعویض یک مجموعه دیودی با تعویض کامل هندپیس، هزینه یکسانی ندارد.
برای مقایسه پیش‌فاکتورها، این موارد باید مشخص باشند:
- مشخصات و اصالت قطعه جایگزین
- نو یا بازسازی‌شده بودن مجموعه
- هزینه نصب، سرویس و آزمون نهایی
- مدت و شرایط ضمانت
- قطعات جانبی نیازمند تعویض
- زمان توقف دستگاه
یک بازه قیمت بدون تاریخ و مشخصات فنی، مبنای قابل‌اعتمادی برای تصمیم‌گیری نیست. ارزان‌تر بودن قطعه نیز لزوماً به معنای کمتر شدن هزینه نهایی نیست.
تعمیر لیزربار بهتر است یا تعویض آن؟
| وضعیت تشخیصی هندپیس | تصمیم منطقی و استاندارد |
|---|---|
| ایراد خنک‌کننده با خروجی سالم | رفع ایراد سیستم خنک‌کننده و آزمون مجدد |
| آسیب اپتیک با سلامت مجموعه دیودی | سرویس یا تعویض قطعه اپتیکی |
| خرابی تأییدشده لیزربار | ارزیابی تعویض طبق دستورالعمل سازنده |
| بازسازی بدون امکان آزمون معتبر | ⛔ خودداری از تأیید بازگشت به کار |
| هزینه تعمیر نزدیک به مجموعه جایگزین معتبر | مقایسه ضمانت، قابلیت اطمینان و هزینه توقف کلینیک |
چگونه احتمال خرابی زودهنگام را کاهش دهیم؟

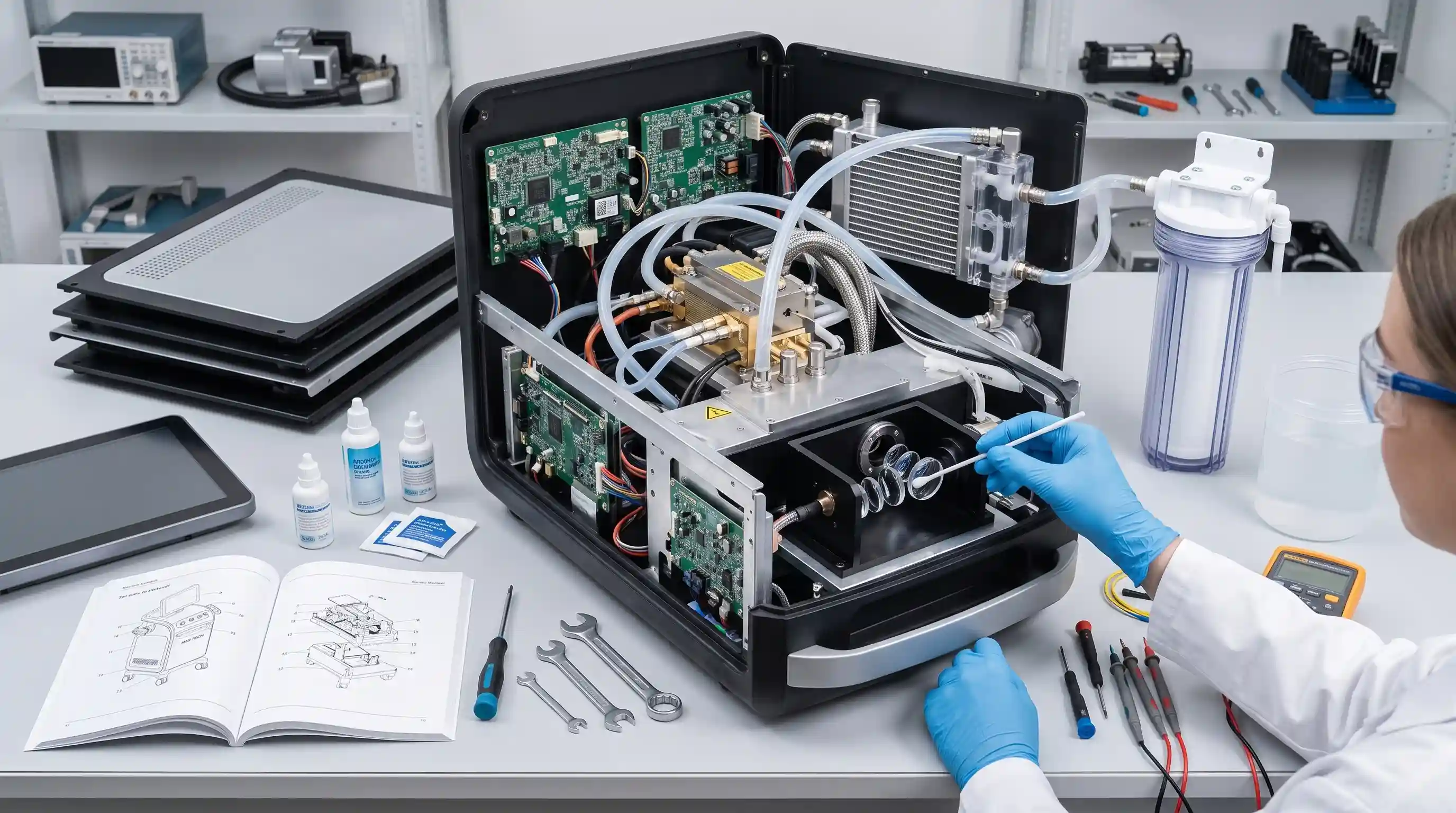

نگهداری مؤثر باید مطابق دفترچه همان دستگاه باشد. نوع آب یا سیال، کیفیت موردنیاز، زمان تعویض فیلتر و محدوده دمایی میان دستگاه‌ها متفاوت است؛ بنابراین توصیه‌های عمومی را نباید جایگزین دستور سازنده کرد.
ثبت منظم خطاها، نشتی‌ها، سرویس‌ها و نتایج سنجش خروجی به تشخیص روند افت عملکرد کمک می‌کند. نظافت مجاز اپتیک، رعایت شرایط محیطی و استفاده از تغذیه برق مطابق الزامات دستگاه نیز اهمیت دارند.
مهم‌تر از همه، پس از تعویض لیزربار باید علت خرابی قبلی برطرف شود. نصب قطعه جدید در دستگاهی با مشکل خنک‌کاری یا تغذیه، خطر تکرار آسیب را باقی می‌گذارد.
جمع بندی
در ارزیابی لیزربار، دو اشتباه پرهزینه وجود دارد: تعویض قطعه سالم با دیدن یک علامت مبهم، و ادامه استفاده از قطعه معیوب فقط چون دستگاه هنوز شات می‌زند. راه درست، فاصله گرفتن از حدس و تکیه بر اندازه‌گیری، مستندات سازنده و تشخیص علت اصلی است.
زمان طلایی تعویض لیزربار، نقطه‌ای در شمارنده شات نیست؛ مرحله‌ای از تشخیص فنی است که دیگر نمی‌توان عملکرد قابل‌قبول مجموعه را تأیید کرد. توقف به‌موقع هنگام علائم خطر، انتخاب قطعه سازگار و آزمون مستند پس از تعمیر، هم از هزینه‌های تکراری جلوگیری می‌کند و هم مبنای مطمئن‌تری برای بازگشت دستگاه به چرخه درمان فراهم می‌سازد.
مشاوره رایگان با کارشناسان محیا تجهیز
مراجع فنی تخصصی
مراجع فنی تخصصی
-
Coherent
دیتاشیت بارهای دیودی ۷۸۰ تا ۸۳۰ نانومتر
مستندات استاندارد صنعتی در خصوص مشخصات الکترواپتیکی و تعریف پایان عمر (End-of-Life Criteria)
-
Coherent
مشخصات ماژول تک‌بار و هشدار ایمنی تابش
پروتکل‌های حفاظت فردی، الزامات حرارتی ماژول و استانداردهای بازتاب ایمن تشعشع
-
RP Photonics
ساختار، مشخصات و فیزیک عملکرد Diode Bars
دانشنامه تخصصی فتونیک؛ بررسی ساختار نیمه‌هادی‌ها، خنک‌کاری میکروکانال و الگوهای پرتو خروجی
سوالات متداول
اگر مشکل از سیستم خنک‌کننده، اتصالات، اپتیک، منبع تغذیه یا درایور باشد، ممکن است با تعمیر همان بخش عملکرد دستگاه اصلاح شود. اما در صورت خرابی تأییدشده مجموعه دیودی، تعویض قطعه سازگار معمولاً مطمئن‌تر از بازسازی بدون آزمون معتبر است. تصمیم نهایی به نوع آسیب، مدل دستگاه و نتیجه تست فنی بستگی دارد.
هزینه به مدل دستگاه، توان و طول موج لیزربار، برند قطعه، نو یا بازسازی‌شدهربار، برند قطعه، نو یا بازسازی‌شده جانبی، کالیبراسیون و مدت ضمانت بستگی دارد. مقایسه قیمت باید بر اساس مشخصات دقیق قطعه، خدمات پس از نصب و نتیجه آزمون نهایی انجام شود؛ نه فقط مبلغ اولیه.
در صورت مشاهده بوی سوختگی، جرقه، نشتی آب، افزایش شدید دما، خاموشی ناگهانی یا خطاهای مکرر، باید استفاده از دستگاه متوقف شود. ادامه کار برای «تمام کردن عمر باقی‌مانده» می‌تواند به لیزربار، هندپیس، بردها و سیستم خنک‌کننده آسیب بیشتری وارد کند.
خیر. تغییر رنگ نور ممکن است به آسیب اپتیکار را ثابت می‌کند؟ خیر. تغییر رنگ نور ممکن است به آسیب اپتیک باشد. در بسیاری از دستگاه‌های دایود، بخش اصلی تابش نزدیک مادون‌قرمز و نامرئی است؛ بنابراین مشاهده رنگ نور معیار قطعی سلامت یا خرابی لیزربار نیست
زمان طلایی تعویض زمانی است که افت یا ناپایداری خروجی به‌صورت فنی تأیید شده، علت مشکل به خود لیزربار نسبت داده شده و ادامه کار می‌تواند کیفیت درمان یا سلامت سایر قطعات را تهدید کند. تعویض پیش از خرابی کامل‌ای معمولاً از توقف طولانی دستگاه و آسیب‌های زنجیره‌ای جلوگیری می‌کند.
