۵ علت اصلی خرابی هندپیس دستگاه لیزر و جلوگیری از سوختن لیزربار
هندپیس یکی از مهم‌ترین و حساس‌ترین اجزای دستگاه لیزرهای موی زائد است. بخش زیادی از کیفیت شات، انتقال انرژی، خنک‌سازی پوست و نتیجه درمان به سلامت هندپیس بستگی دارد. درون بسیاری از این هندپیس‌ها، قطعه‌ای به نام لیزربار، لیزر استک یا Laser Diode Stack قرار دارد که وظیفه تولید نور لیزر را بر عهده دارد. اصطلاح «سوختن لیزربار» همیشه به معنای از کار افتادن کامل آن نیست. در بسیاری از موارد، لیزربار ابتدا دچار افت توان، ناپایداری خروجی یا افزایش حرارت می‌شود و در صورت ادامه کار، آسیب آن شدیدتر خواهد شد. بنابراین شناسایی زودهنگام علائم خرابی هندپیس می‌تواند از هزینه‌های سنگین تعمیر و تعویض قطعات جلوگیری کند. در این مقاله، پنج علت اصلی خرابی هندپیس دستگاه لیزر، نشانه‌های خطر و روش‌های جلوگیری از سوختن لیزربار بررسی می‌شود.
تفاوت خرابی هندپیس و خرابی لیزربار
مشاوره رایگان با کارشناسان محیا تجهیز
تفکیک ساختار و تریاژ عیب‌یابی هندپیس

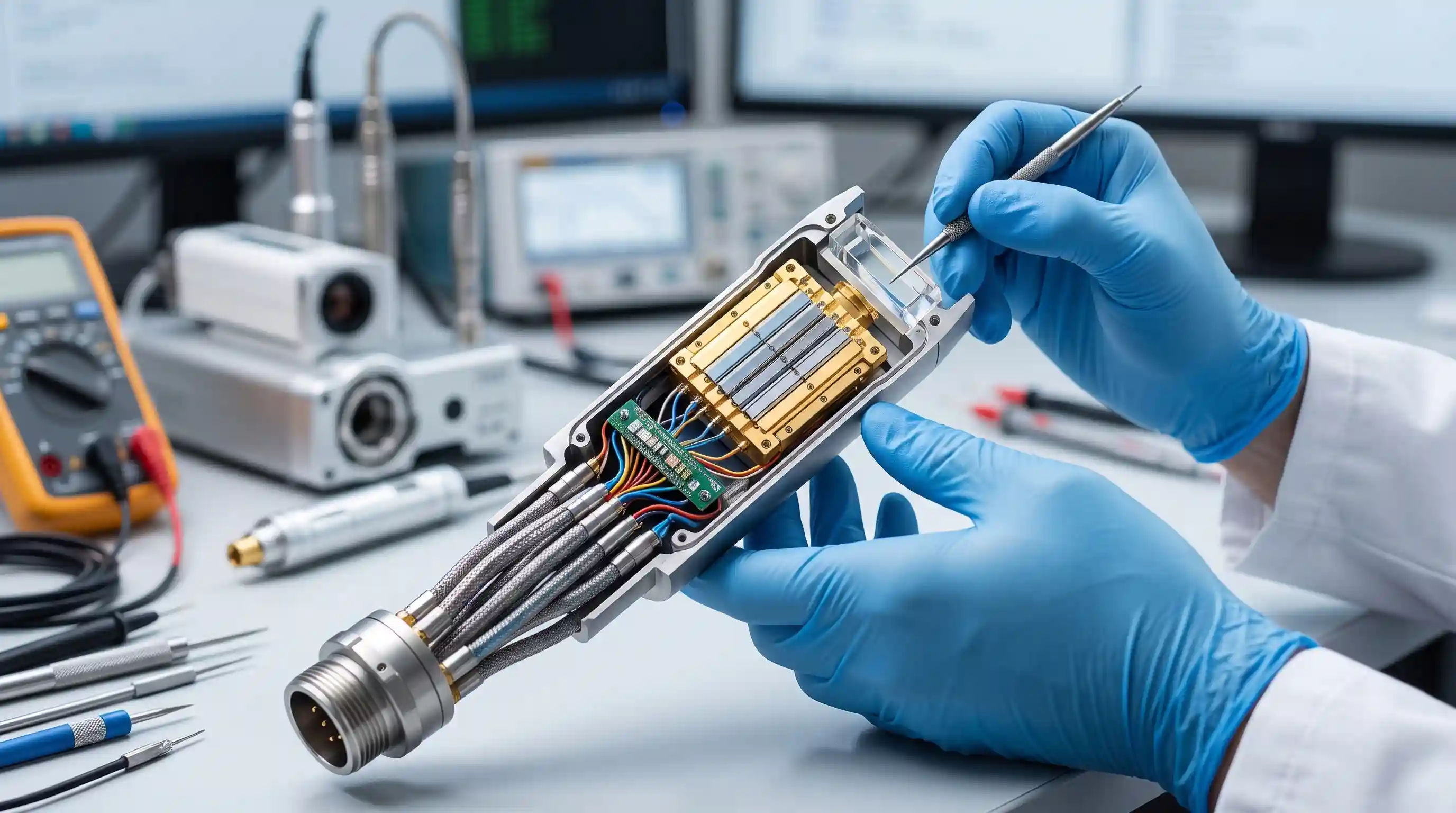

هندپیس لیزر یک ماژول چندرشته‌ای (Multi-System) شامل بخش‌های اپتیکی، الکتریکی، مکانیکی و ترمودینامیکی است. افت انرژی یا کاهش اثر شات لزوماً نشانه خرابی لیزربار نیست.
بخش اپتیک و لیزربار
- استک لیزربار (Laser Stack)
- کریستال یا پنجره خروجی کوارتز/یاقوت
- گاید و لنزهای متمرکزکننده پرتو
گردش سیال و خنک‌کننده
- ماژول‌های ترموالکتریک (TEC/Peltier)
- شلنگ‌های هیدرولیکی گردش آب بدون رسوب
- سنسورهای مانیتورینگ جریان و دما
اتصالات و تغذیه الکتریکی
- کابل رابط انتقال جریان آمپراژ بالا
- سیم‌کشی برد ماشه و سنسورها
- کانکتور سوکت هندپیس به بدنه دستگاه
| علامت بالینی / فنی | علت ریشه‌ای محتمل | میزان فوریت و ریسک |
|---|---|---|
| کاهش محسوس نفوذ و اثر شات | کثیفی، کدرشدگی یا سوختگی پنجره کریستال خروجی | متوسط - بازرسی اپتیک |
| داغ شدن سر هندپیس / عدم سردسازی | نقص ماژول TEC، گرفتگی مسیر آب یا خرابی چیلر داخلی | بحرانی - توقف فوری |
| قطع و وصل شدن شات هنگام حرکت | قطعی رشته‌های داخلی کابل، خرابی درایور یا نوسان برق | بالا - بررسی الکتریکال |
| افت توان تدریجی تاییدشده با پاورمتر | رسیدن به انتهای طول عمر دایودبار (Diode Degradation) | تعویض استک بار |
هشدار خطای تشخیص با روش‌های سنتی و حسی:
لمس‌کردن دستی سر هندپیس، مشاهده شدت نور بصری شات، یا مقایسه تجربی شات‌ها روی کاغذ حرارتی، به‌هیچ‌عنوان مبنای فنی تایید سلامت یا سوختن لیزربار نیست. سنجش توان واقعی خروجی صرفاً با پاورمتر کالیبره‌شده و تستر جریان درایور معتبر است.
5 علت خرابی هندپیس
| منشأ نقص | علامت بالینی / ارور سیستم | سطح ریسک | اقدام فوری اپراتور (SOP) |
|---|---|---|---|
| ۱. سیستم خنک‌کننده | داغ شدن تیپ کریستال، آلارم فلو آب (Water Flow Error)، صدای غیرعادی پمپ | بحرانی (خاموشی آنی) | توقف فوری شات‌زنی، چک کردن گیج سطح آب، عدم روشن نگه‌داشتن بدون گردش آب. |
| ۲. قطعات اپتیکی | لکه‌های سوخته روی شیشه تیپ، کاهش اثربخشی شات، گرم شدن بیش از حد سر هندپیس | بالا (آسیب به لیزربار) | نظافت تخصصی با پد بدون پرز و حلال مجاز سازنده؛ هرگز انرژی را افزایش ندهید. |
| ۳. درایور و نوسان برق | قطع و وصل شات، نوسان در نور پیلوت، ارورهای متناوب Over-Current | بحرانی (خطر سوختگی دیود) | چک کردن ولتاژ استابلایزر و ارت کلینیک؛ تماس با واحد خدمات پس از فروش محیا تجهیز. |
| ۴. دیوتی سایکل (Duty Cycle) | افت قدرت در بیماران متوالی آخر روز، بالا رفتن دمای بدنه دستگاه | متوسط به بالا | رعایت بازه استراحت دستگاه طبق دفترچه فنی، اطمینان از خنک بودن اتاق لیزر (۲۰ الی ۲۴ درجه). |
| ۵. آسیب مکانیکی کابل | قطع شات هنگام چرخاندن دست، قطره آب از پوسته، شل شدن اتصالات | نیاز به تریاژ فنی | عدم کشیدن هندپیس از طریق کابل/شلنگ؛ ارسال جهت تست فشار مدار و آب‌بندی داخلی. |
چه زمانی باید کار با دستگاه را متوقف کرد؟
در صورت مشاهده هرکدام از علائم زیر، ادامه شات‌زنی توصیه نمی‌شود:
- داغ‌شدن سریع هندپیس در ابتدای کار
- نمایش مکرر خطای دما، آب یا جریان
- بوی سوختگی
- مشاهده دود یا تغییر رنگ بدنه
- احساس سوزش غیرعادی توسط مراجعه‌کننده
- کاهش ناگهانی اثر شات
- نشتی آب یا کاهش محسوس جریان
- صدای غیرعادی از پمپ، فن یا هندپیس
در این شرایط، افزایش انرژی، خاموش‌کردن هشدار یا دورزدن سیستم‌های حفاظتی راه‌حل مناسبی نیست. دستگاه باید خاموش شود و علت مشکل توسط تکنسین متخصص بررسی شود.
چک‌لیست جلوگیری از سوختن لیزربار
🛡️ پروتکل نگهداری پیشگیرانه (PM) هندپیس و لیزربار | محیا تجهیز
۱. نظافت استاندارد اپتیک
پاکسازی مداوم پنجره خروجی هندپیس با حلال‌های مجاز جهت حذف ژل و موهای سوخته.
۲. پایش پیوسته مایع خنک‌کننده
بررسی سطح، شفافیت و هدایت الکتریکی آب طبق مشخصات استاندارد سازنده دستگاه.
۳. سرویس مدار سیرکولاسیون
بررسی منظم فیلترها، شلنگ‌ها، فشار مدار و اطمینان از سلامت دبی پمپ کولینگ.
۴. ارگونومی و محافظت فیزیکی
جلوگیری مطلق از خمیدگی شدید شلنگ، کشیدگی کابل یا وارد آمدن ضربه به هندپیس.
۵. تثبیت توان و اتصال زمین
استفاده از استابلایزر استاندارد متناسب با توان لیزر و بررسی دوره‌ای سیستم ارت.
۶. ثبت و پایش خطاهای سیستم
مستندسازی هشدارهای مربوط به دما، جریان درایور و توان خروجی برای تحلیل روند فرسودگی.
۷. غبارروبی سیستم تهویه
پاکسازی مستمر فن‌ها، توری‌ها و هیت‌سینک‌ها جهت تثبیت دمای کارکرد قطعات الکترونیکی.
۸. ریشه‌یابی پس از تعویض بارهندپیس
عدم اکتفا به تعویض قطعه؛ شناسایی و رفع علت اصلی سوختگی لیزربار (Cooling/Driver).
جمع‌بندی
پنج علت اصلی خرابی هندپیس دستگاه لیزر شامل نقص سیستم خنک‌کننده، آلودگی یا آسیب قطعات اپتیکی، نوسان برق و خرابی درایور، استفاده خارج از محدوده کاری و فرسودگی یا آسیب مکانیکی است.
سوختن لیزربار معمولاً نتیجه یک عامل واحد نیست. گرمای بیش از حد، خنک‌کاری نامناسب، آلودگی پنجره خروجی، نوسان برق و ادامه کار با وجود علائم هشدار، می‌توانند به‌صورت زنجیره‌ای به لیزربار آسیب برسانند.
سرویس منظم، استفاده از مایع خنک‌کننده مناسب، رعایت دستورالعمل سازنده، محافظت از هندپیس و توقف سریع دستگاه هنگام مشاهده علائم غیرعادی، مؤثرترین راه‌های جلوگیری از خرابی هندپیس و سوختن لیزربار هستند.
مشاوره رایگان با کارشناسان محیا تجهیز
سوالات متداول
خیر. داغ‌شدن هندپیس ممکن است به دلیل خرابی پمپ، گرفتگی مسیر آب، نقص TEC، کثیفی پنجره خروجی، مشکل درایور یا کارکرد بیش‌ازحد باشد. تشخیص قطعی به بررسی تخصصی نیاز دارد.
این کار بدون تشخیص علت مشکل خطرناک است. افزایش انرژی می‌تواند حرارت بیشتری ایجاد کند و خرابی لیزربار یا آسیب پوستی را تشدید کند.
خیر. سردبودن سطح تماس فقط وضعیت همان بخش را نشان می‌دهد و سلامت لیزربار، درایور و خروجی نوری را تأیید نمی‌کند.
زمانی که افت خروجی، خطای فنیای فنی یا ناپایداری عملکرد با بررسی سیستم خنک اپتیک، درایور و اتصالات تأیید شود، ممکن است تعویض لیزربار لازم باشد. این تصمیم باید بر اساس تست فنی و مشخصات دستگاه گرفته شود.
